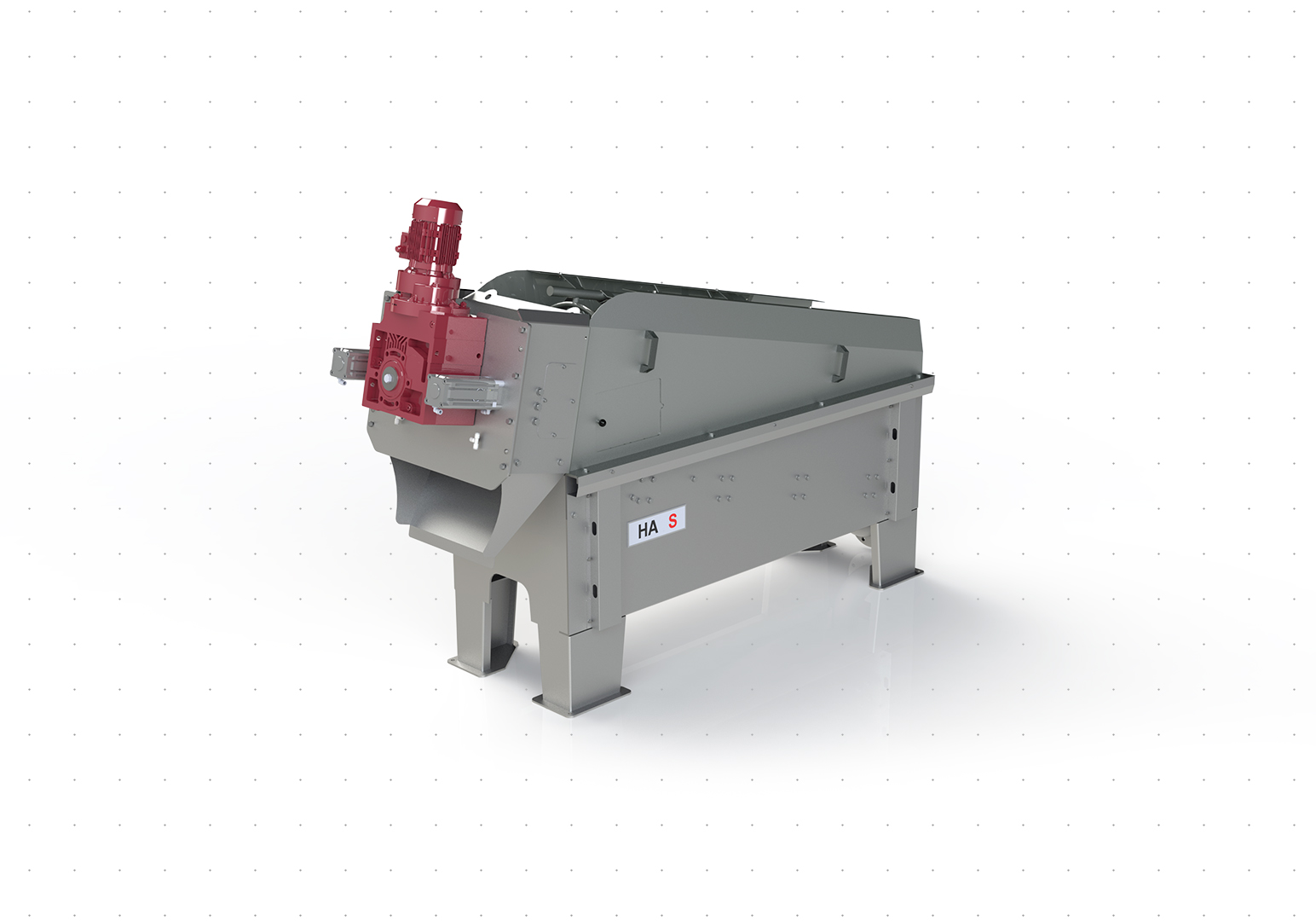

Serie SDE – Pressa a vite a dischi

Serie SDE – Pressa a vite a dischi
La Pressa a vite a dischi Serie SDE è dotata di una vasca inclinata costituita da dischi mobili e fissi che funge da filtro, montata su una struttura robusta che supporta tutti i componenti meccanici e di sicurezza. La configurazione con dischi mobili e fissi previene l’intasamento e consente una pulizia semplice ed efficace. La coclea è progettata con un passo progressivamente decrescente, in modo da garantire una maggiore filtrazione nella zona di ingresso e una compressione crescente verso la zona di scarico.

La Serie SDE dispone di una vasca separata nella sezione finale per il filtrato con contenuto solido relativamente elevato, che potrebbe compromettere la qualità del filtrato. Il liquido raccolto in questa vasca viene reimmesso, tramite pompaggio, nell’alimentazione delle acque reflue o nel serbatoio di ispessimento, al fine di massimizzare il recupero dei solidi. Il sistema di lavaggio automatico, controllato, assicura la pulizia continua della vasca con un consumo minimo di acqua.

Il motore è azionato tramite inverter, che consente avviamenti e arresti graduali, regolazione della velocità di rotazione e controllo della potenza. Il sistema, gestito da PLC, utilizza pistoni pneumatici che si regolano automaticamente in base alla variabilità del contenuto solido, garantendo un’elevata secchezza con bassi consumi energetici. Tutti i componenti della Serie SDE sono realizzati in acciaio inox di alta qualità. Nella zona di scarico dei solidi, le spire della coclea sono dotate di elementi sostituibili in poliammide per garantire una pulizia efficace delle pareti interne.

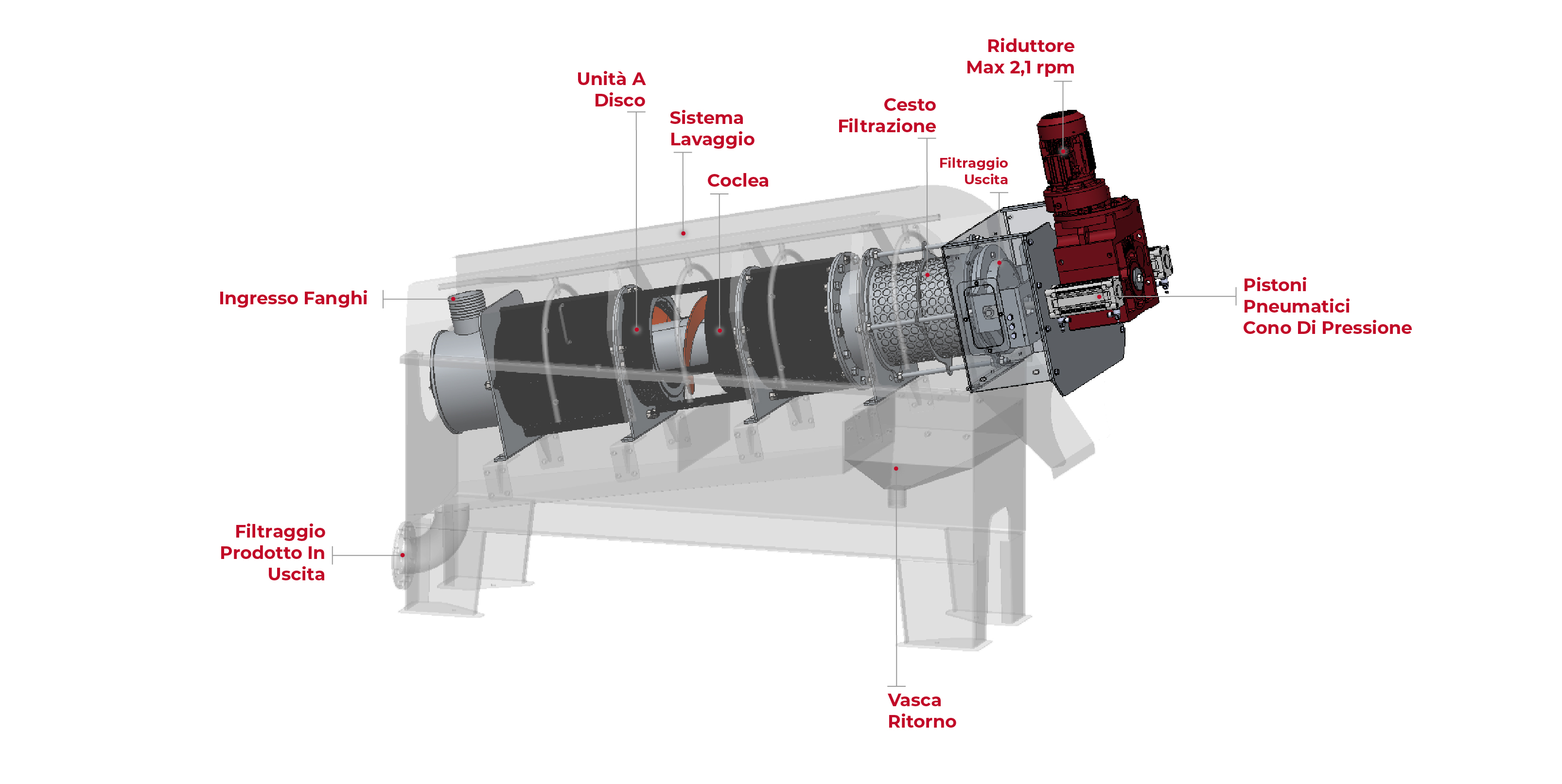

Principio di funzionamento
Una volta entrato nel sistema, il fango avanza all’interno della vasca inclinata composta da dischi mobili e fissi grazie all’azione della coclea. La disidratazione avviene attraverso i dischi mobili, mentre l’acqua viene filtrata attraverso le fessure tra i dischi.

Man mano che l’acqua viene separata, il contenuto idrico della fase solida diminuisce e il grado di secchezza aumenta. Il fango, progressivamente disidratato lungo la vasca, viene infine compresso attraverso il cono di pressione nella zona di scarico per raggiungere la massima secchezza.

La pulizia della vasca avviene automaticamente mediante spruzzi d’acqua in pressione a intervalli regolari. Quando varia il contenuto di solidi in ingresso, il cono di pressione si regola automaticamente per mantenere il livello ottimale di compressione e garantire uno scarico con la massima secchezza.

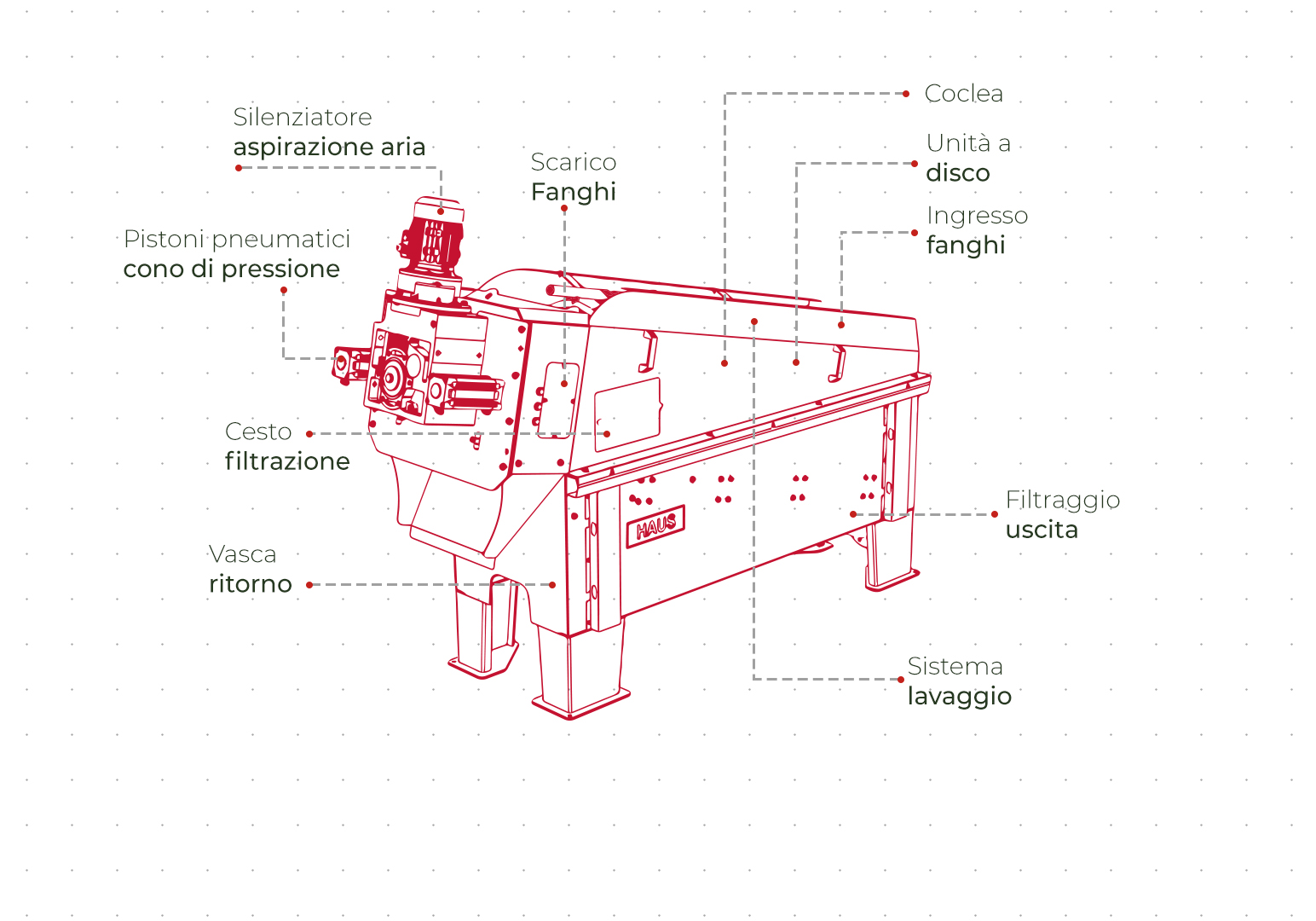

Componenti specifici della Serie SDE

■ Disco mobile
Il sistema composto da dischi mobili e fissi impedisce l’intasamento della struttura filtrante, consentendo un funzionamento continuo anche senza lavaggi frequenti. Tuttavia, il lavaggio può essere eseguito a intervalli e durate impostabili manualmente o automaticamente. Il sistema è realizzato in acciaio inox AISI 304 di alta qualità.

■ Coclea (trasportatore a vite)
La coclea è progettata per comprimere il volume del fango in modo ottimale in ogni fase del processo, su tre dimensioni. Questo consente di ridurre a zero le perdite di centrate e di ottenere la massima secchezza. È realizzata in acciaio inox AISI 304 e, nella zona di massima disidratazione, è dotata di componenti sostituibili in castermid per resistere all’usura.

Caratteristiche e componenti comuni

■ Scarico solidi automatico
Lo scarico dei solidi viene regolato automaticamente in funzione della pressione di scarico e della variabilità del contenuto solido. Questo sistema sostituisce la regolazione manuale e consente un adattamento preciso e continuo durante il funzionamento, garantendo prestazioni costanti anche con fanghi di caratteristiche variabili.

■ Unità di azionamento
Grazie al funzionamento a bassa velocità, il sistema riduce la rumorosità e ottimizza il consumo energetico. Non richiede lubrificazione esterna. L’inverter consente la regolazione della velocità, il controllo della potenza e avviamenti/arresti progressivi.

■ Quadro di controllo
Il quadro elettrico della pressa a vite HAUS offre un’interfaccia utente (HMI) intuitiva e completa. Tramite il software PLC è possibile gestire tutti i parametri operativi — dalla pressione di scarico dei solidi alla velocità della coclea, fino ai tempi e alla frequenza di lavaggio e alla portata di alimentazione — sia in modalità automatica che manuale. È inoltre possibile controllare, se necessario, anche le apparecchiature ausiliarie direttamente dal pannello.

MODELLI PRODOTTO

*HAUS si riserva il diritto di apportare modifiche alle specifiche qui indicate senza preavviso al cliente.
